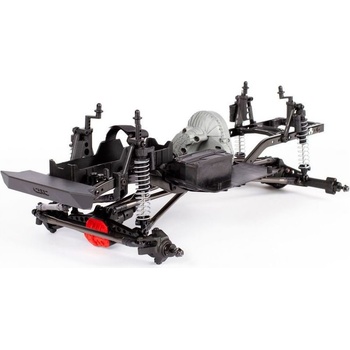

Axial SCX10 II Raw Builders Kit 1:10

Obsah balenia

V balení sú súčasti na zostavenie podvozku Axial SCX10™ II, prehľadne usporiadané vrecká so súčasťami na stavbu rámu, náprav, tlmičov, prevodovka, krabička prijímača atď. Viacjazyčný manuál EN, DE, FR, IT a návod v slovenčine.

Charakteristika

Stavebnica podvozku Axial SCX10 II Raw Builders Kit vám umožní postaviť si rokmi preverený kvalitný podvozok 4WD, na ktorý si môžete dať karosériu expedičného auta, bicykla a vybaviť si ho elektronikou podľa vlastného uváženia. Rám tvoria oceľové profily, pri montáži je možné nastaviť rázvor.

Už v roku 2008 predstavila spoločnosť Axial svoj prvý podvozok SCX10, ktorý sa ukázal byť vysoko kvalitným pre expedičné autá. Na podvozok sa dajú použiť najrôznejšie karosérie ako Axial ale aj napríklad Killerbody. Podvozok vychádza z osvedčených zostáv, ako jednodielne nápravy AR44™, maketovo vyzerajúca prevodovka AX10™, sady hliníkových náhonov, montážna sada serva CMS, sady tyčí zavesenia, sady tlmičov, krabička prijímača a ďalších.

Rám z oceľových profilov

Šasi SCX10 II je postavené z dvoch oceľových profilov, ktoré zabezpečujú dostatočnú tuhosť podvozku. Motor s prevodovkou je umiestnený v strednej časti, zatiaľ čo pohonná batéria je nad prednou nápravou, čím je zabezpečené dostatočné zaťaženie predných kolies. Preto auto bez problémov zvládne jazdu aj v prudkých svahoch. Akumulátor je umiestnený v osi podvozku, takže je model presne vyvážený a pri jazde sa nenaklápa. stramodel.sk/content/descriptions/axial/AXI90104_b03.jpg">

Jednodielne nápravy AR44™

Podvozok SCX10 II je vybavený pevnými nápravami, ktoré majú pre vyššiu pevnosť jednodielne výlisky skríň náprav. Trvalo uzavreté diferenciály prenesú maximálny výkon na všetky kolesá a vďaka tomu prejdete aj tým najťažším terénom s veľkým stúpaním, cez balvany a kamene. Vďaka hypoidnému prevodu s kužeľovým ozubením bolo možné zmenšiť rozmery prevodovky a zväčšiť tak svetlú výšku.

Prevodovka AX10™

Vďaka prevodovke je k dispozícii vysoký krútiaci moment výstupných hriadeľov k nápravám. Prevodovky Axial® AX10™ vyzerá ako skutočná, je tvarovaná veľmi verne maketovo, aby pripomínala skutočné terénne auto. Má 56T čelné ozubené koleso a 15T pastorok. Konečný prevodový pomer je 40,44, pri použití ďalších pastorkov je k dispozícii až 33,69 – 54,15. Obsahuje kompletnú sadu guličkových ložísk.

Vodeodolná krabička prijímača

Nie je nutné mať k dispozícii vodeodolnú úpravu prijímača, výrobca pamätal aj na tieto prípady a vybavil krabičku pre prijímač machovým tesnením pre priechod káblov a gumovým tesnením pre veko.

Realistický podvozok

Konštrukcia podvozku SCX10 II bola navrhnutá s ohľadom na čo najviac realistický vzhľad, perfektné jazdné schopnosti prekonávať prekážky a zároveň maximálnu funkčnosť.

CV hriadeľa, výkyvné nápravy

Predná náprava má možnosť natočenia až o 45 °, drážkované CV hriadele náhonu sú navrhnuté pre vysoké zaťaženie a zvládajú ľahko jazdu v členitom teréne. Vďaka veľkému prekrúteniu oboch náprav je možné vyjsť do členitého terénu a nápravy vždy prenesú potrebnú silu a zdolajú aj zdanlivo neprejazdný terén.

Tlmiče s dlhým zdvihom

Olejové tlmiče majú veľký zdvih 61-90mm, nastaviteľné predpätie pružín, majú aj bočný zásobník náplne a spoľahlivo tlmí rázy vo všetkých polohách ramien náprav. Tlmiče je možné prenastaviť do rôznych otvorov a zmeniť tak ich tlmiaci účinok.

Odporúčame kúpiť

Na dokončenie potrebujete motor, regulátor, servo riadenia, RC súpravu, pohonný akumulátor, nabíjač, kolesá s pneumatikami, karosériu príp. farby na karosérie a samolepky, lepidlo na pneumatiky, montážne náradie a pomôcky.

Odporúčame príslušenstvo na dokončenie:

• Vysielač: Spektrum DX5C DSMR + 4x AA batérie do vysielača GP SUPER alkalická batéria LR6
• 2v1 Regulátor s prijímačom: Spektrum rovnomerný regulátor Firma 40A s 4CH prijímačom
• Motor: Axial Motor 540 35T

Pastorok:

• Servo riadenia: Spektrum servo S614 MG WP 23T
• Kolesá: Axial disk 1.9" Method Mesh čierny (2)
• Pneumatiky: Axial pneu 1.9" Maxxis Trepador R35 (2)
• Karoséria: Axial karoséria Jeep Cherokee 2000 nenafarbená

Odporúčané akumulátory LiPo

Pre bežné jazdenie odporúčame 2 alebo 3 článkový LiPo akumulátor (7.4 V, 11.1V), s konektorom EC3, IC3.

Smart LiPo akumulátor Spektrum 7.4 V 5000 mAh, alebo Smart G2 LiPo akumulátor Spektrum G2 7.4 V 5000 mAh

Štandardné LiPo akumulátor Black Magic 7.4 V 5000 mAh.

Štandardný LiPo akumulátor s maximálnou dobou jazdy Black Magic 7.4 V 6500 mAh.

Pre väčší rozsah rýchlosti Smart LiPo akumulátor Spektrum 11.1 V 5000 mAh, alebo Smart G2 LiPo akumulátor Spektrum G2 11.1 V 5000 mAh

Akumulátory Spektrum s technológiou Smart v súčasnej dobe predstavujú najmodernejší a najbezpečnejší spôsob údržby a nabíjania akumulátorov. Výhody technológie Spektrum Smart nájdete tu.

Batérie Smart G2 sú ešte jednoduchšie a bezpečnejšie, vďaka absencii balančného konektora. Batérie G2 majú navyše až 3x rýchlejšie automatické vybíjanie do storage režimu. Batérie Smart G2 je možné nabiť iba na nabíjačoch Spektrum Smart a Smart G2.

Odporúčané nabíjače pre Smart akumulátory Spektrum

Nabíjači Spektrum Smart je možné nabíjať ako akumulátory Smart a Smart G2, tak konvenčné akumulátory. Predtým predané nabíjače Smart, po vykonaní aktualizácie, tiež podporujú Smart G2.

Nabíjač so sieťovým zdrojom Spektrum Smart S150 s jedným výstupom 1x50W.

Sieťový nabíjač Spektrum Smart S1100 s jedným výstupom 1x100W.

Sieťový nabíjač Spektrum Smart S2100 s dvoma výstupmi 2x 100 W.

Vysoko výkonný sieťový nabíjač Spektrum Smart G2 nabíjač S1400 1x400W AC s jedným výstupom 400W .

Vysoko výkonný sieťový nabíjač Spektrum Smart G2 nabíjač S2200 2x200W AC s dvoma výstupmi 2x200W .

Odporúčané nabíjače pre konvenčné LiPo a NiMH akumulátory

Pokiaľ sa rozhodnete model prevádzkovať na konvenčné LiPo a NiMH akumulátory , môžete používať univerzálne nabíjače s výkonom minimálne 50 W.

Nabíjač Dynamite Prophet Sport s jedným výstupom 50 W

Nabíjač Robitronic Expert LD 80 AC/DC s jedným výstupom 80 W + nabíjací kábel EC3 stramodel.sk/content/descriptions/robitronic/taska_scx10.jpg">

Prepravná taška

Prenášajte RC model pohodlne a bezpečne v prepravnej taške Robitronic. Taška je nepriedušná a má elastický okraj, ktorý je možné prispôsobiť modelu. Vďaka popruh so suchým zipsom sa model ľahko prenáša. Syntetický materiál je možné v prípade potreby ľahko očistiť vodou alebo mydlovou penou.

Osvetlenie modelov

Pre dych berúci vzhľad odporúčame model vybaviť LED osvetlením. Pokiaľ už model základné osvetlenie obsahuje, môžete ho rozšíriť, vylepšiť, či upraviť podľa vlastných potrieb.

Svetelná sada Axial LED osvetlenie Night Visions System

Pokročilý systém s prednými LED (rozsvieti sa intenzívne pri jazde vpred), brzdovými LED (rozsvieti sa intenzívne pri brzdení), blinkre (blikajú pri zatočení na konkrétnu stranu) a doplnkovými diódami (napríklad pre svetelnú rampu). Možnosť zapojenia ďalších šiestich svetelných okruhov.

Svetelná sada -Standard - Axial sada osvetlenia LED

Štandardná svetelná sada s napájacím modulom a diódami – Napájací modul umožňuje zapojenie dvoch zväzkov LED, ktoré budú trvalo svietiť. V balení sú obsiahnuté vysoko svietivé diódy ( 4x biela LED do predných svetiel a 2x červená LED do koncových svetiel ).

Riadiaca jednotka Axial riadiaca jednotka LED, 3-porty

Riadiaca jednotka s možnosťou zapojenia troch zväzkov trvalo svietiacich LED diód. Balenie neobsahuje diódy – tie si môžete podľa vlastného potrieb vybrať v príslušenstve pri položke.

Príslušenstvo pre bežnú prevádzku

Na bežnú prevádzku RC auta Axial potrebujete lepidlo na pneumatiky, lepidlo na skrutky, sadu náradia a silikónový olej do tlmičov. Z nášho sortimentu odporúčame cenovo dostupnú sadu náradia pre RC autá.< /p>

Lepidlom na pneumatiky sa lepia pneumatiky k ráfiku disku. Vždy je nutné, aby pneumatika bola po celom obvode pevne prilepená k ráfiku kolesa! Pokiaľ pneumatika nebude prilepená po celom obvode, môže dôjsť k jej roztrhnutiu. Lepidlo na pneumatiky má špeciálne zloženie, ktoré je schopné lepiť materiály ako guma alebo nylon a súčasne po zatvrdnutí je lepidlo pružné. Z našej ponuky odporúčame lepidlo Robitronic Tire Glue.

Občas je treba dopĺňať silikónový olej do tlmičov modelu a meniť olej v diferenciáloch. Bežnou prevádzkou dochádza len k nepatrným únikom silikónového oleja po piestniciach tlmiča. V prípade, že povrch piestníc tlmičov alebo stav tesnenia je v zlom stave, únik oleja môže byť veľký. Pre tieto prípady sa dodávajú opravné sady či jednotlivé diely.

Na bežnú údržbu je potrebné lepidlo na skrutky. Skrutky zaskrutkované v kovovom materiáli (napr. skrutky v motore, šervík v pastorku) musia byť proti povoleniu týmto lepidlom zaistené.

Ochranné obaly na akumulátory

Ochranné obaly sú určené na obmedzenie rizika spojeného s prepravou a nabíjaním akumulátorov. LiPo akumulátory dokážu, pri zachovaní malých rozmerov a nízkej hmotnosti, poskytnú vysoké vybíjacie prúdy a disponujú veľkou kapacitou pre dlhý jazdný čas. Naopak LiPo akumulátor je náchylný predovšetkým na mechanické poškodenie.
